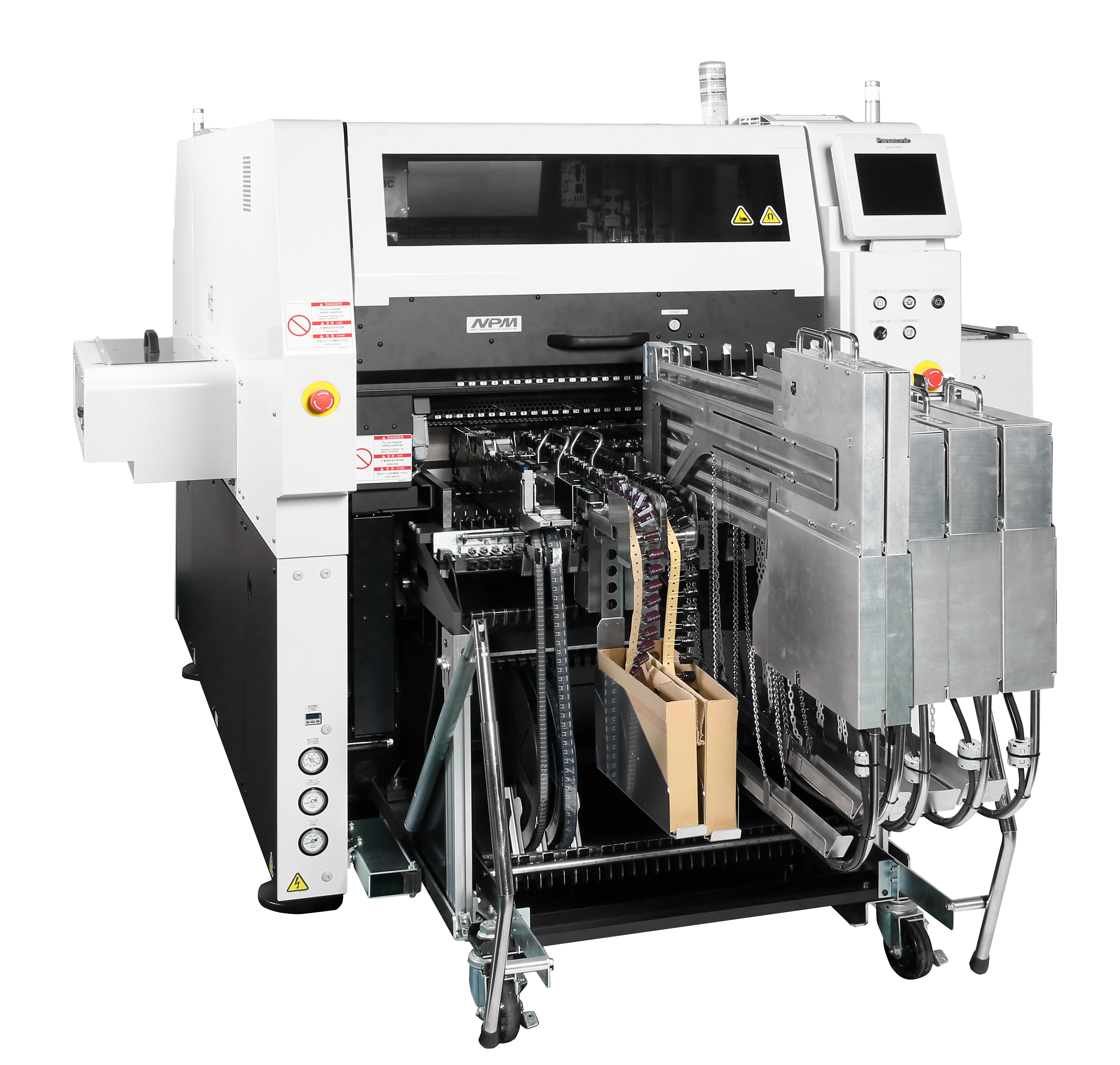

异形元件插件机 NPM-VF
将手工作业的异形元件插件过程实现自动化、从而达成高生产效率的异形元件插件机。
通过异形元件插入的自动化, 创新印刷基板的组装工程。
这是一款将手工作业的异形元件插件过程实现自动化、从而达成高生产效率的异形元件插件机。 通过多样的工作头与供给部组合配置，可对应各种类型的异形元件。此外，系统通过照相机识别电路板孔位和元件姿态，确保插件的高可靠性；并通过弯脚功能(选购件)防止元件脱落，同时提升回流焊后的焊接强度，最终实现高品质的异形元件插件。
优势和特点

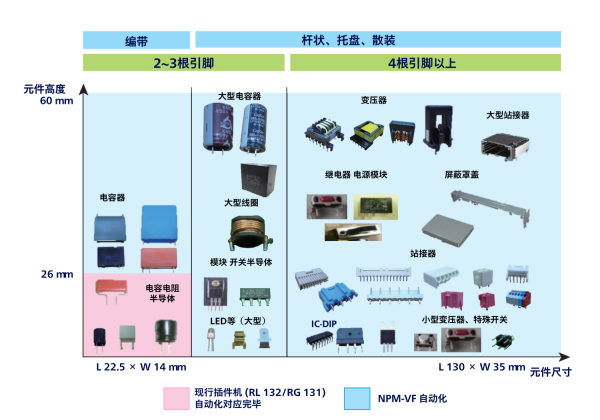

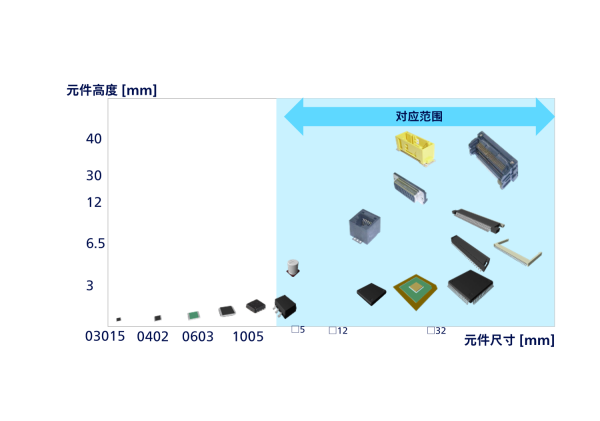

对应元件范围 (异形元件插件)
对应元件范围 (SMT元件)

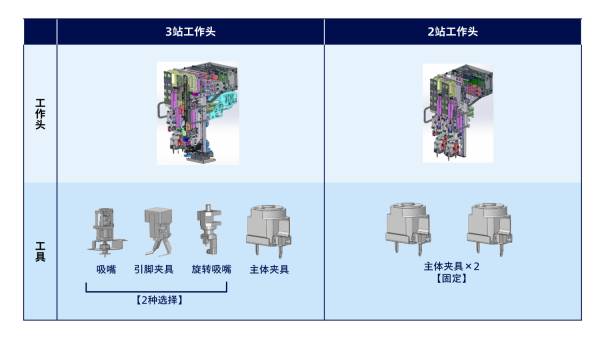

工作头
对应基板尺寸

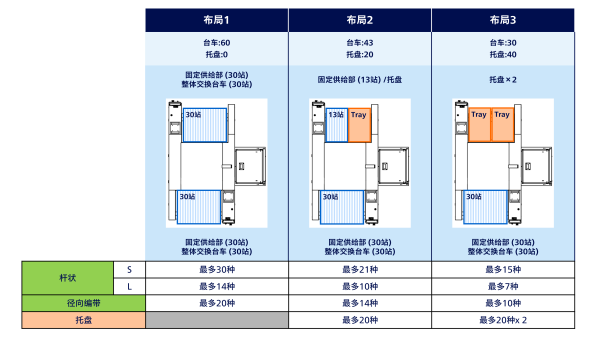

布局示例
高生产率
高速插件

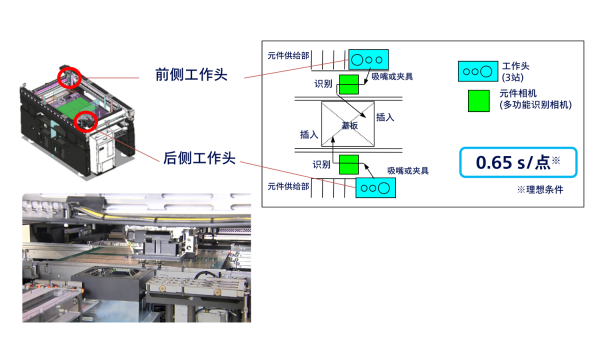

由双臂2 工作头构成,实现最高速度0.65 s*的高速插件, 与手工插件相比, 实现了3 ～ 5个人工操作的自动化。
无停止生产~运转中的元件供应~
可在生产运行中无需停止插件即可供应元件，缩短缺件造成的停机时间。

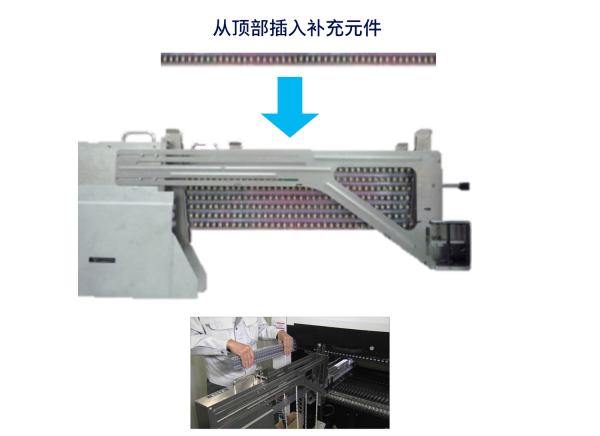

- 层叠式杆状供料器: (参照右图) 多层堆叠可实现无设备停止的元件供应。
- 径向编带供料器: 设备运转时可拼接编带。
- 单/双式托盘供料器: 设备运转时可更换托盘。
- 双式托盘供料器: 设备运转时可更换未使用一侧的托盘供料器。
提高通用性
多样化元件处理

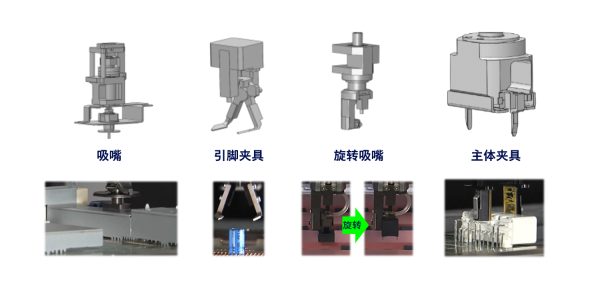

配备多种夹具/吸嘴，可处理各种异形元件。
- 吸嘴: 吸附元件并插件。吸嘴可以在交换站进行自动交换。
- 引脚夹具: 直接夹住元件引脚并插入元件。
- 旋转吸嘴: 吸附元件后，吸嘴旋转90度插件。
- 主体夹具: 夹住元件侧面后插件。另外，为了提高元件夹持力，可在夹具爪上安装适配器。
多样化元件供应

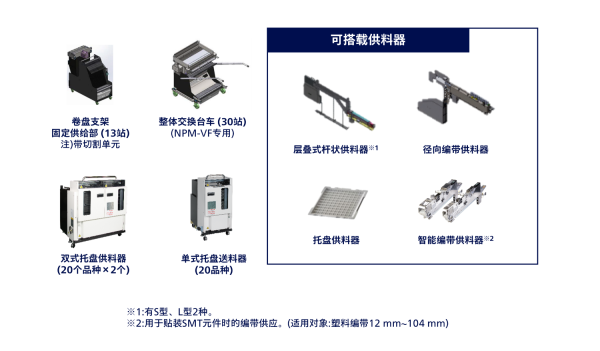

可根据元件外形，包装方式安装多种元件供给单元。
支持杆状供料器、径向编带供料器、托盘供料器、智能编带供料器。
高品质插件
图像识别补正和插件功能

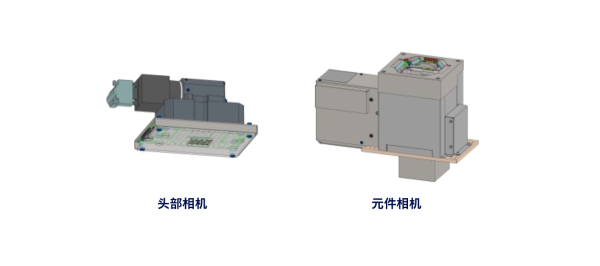

由头部相机和元件相机的 2个相机构成，可实现高品质、稳定生产。
- 头部相机: 识别基板基准孔和基板标记，修正基板位置和角度偏差。
- 元件相机: 夹具元件时，识别元件引脚或外形，修正位置和角度偏差。

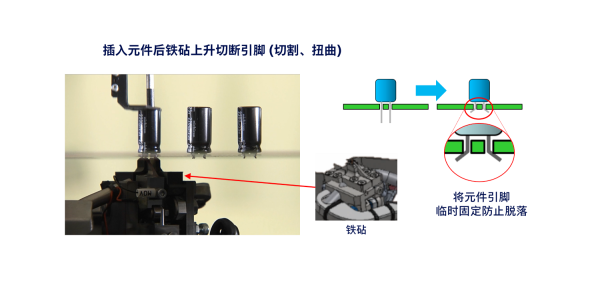

切割 ＆ 扭曲 ( 选购件 )
防止插件后的元件脱落,使插件状态稳定化。
- 扭曲可变间距 ( 2.5 ～ 40 mm )
- 通过压电元件检测出插件错误。
注意) 必须选择铁砧传送带规格。此外，使用本选购件时不能贴装SMT元件。
主要规格
| NPM-VF | |
|---|---|

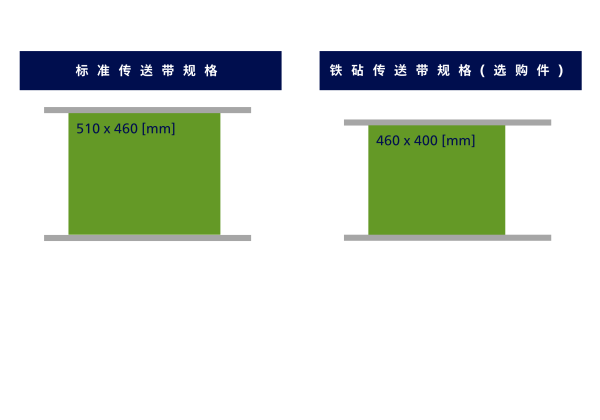

| 基板尺寸 | 标准传送带规格：L 50 mm × W50 mm ～ L 510 mm × W 460 mm 铁砧传送带规格 ( 选购件 )：L 50 mm × W50 mm ～ L 460 mm × W 400 mm |
| 插件速度 | 3 站工作头：最高 0.65 s / 元件 2 站工作头：最高 0.9 s / 元件 |
| 对象元件 | 最大尺寸: L 130 mm × W 35 mm × H 60 mm · L 150 mm × W 38 mm × H 29 mm / 最大重量 : 200 g
|
