电子元件实装系统 – SPV-DC

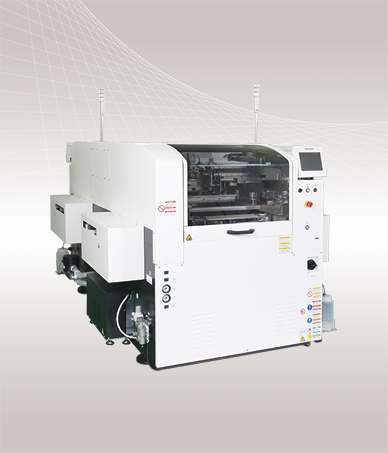

锡膏印刷机 SPV-DC
同时实现「双轨道」「高效生产」的小型化印刷机
优势和特点
高生产率

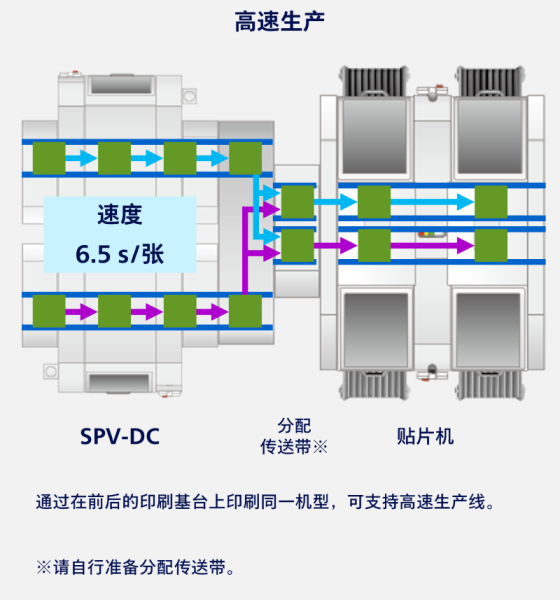

高速生产
前后印刷基台同时生产同一机种，满足高速产线。通过前后两基台同时供给基板，提升产线运转率。

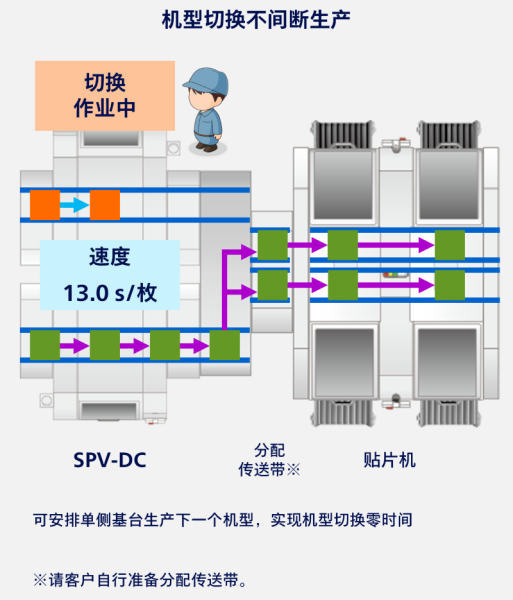

机种切换不间断生产
单侧基台生产中，另一侧可进行下一机种生产准备，实现机种切换的零损失时间。
锡膏自动供给（选购件）
通过搭载2个锡膏瓶，可实现4小时连续运转。
高印刷品质
网板吸着脱板
即使网板张力松弛，也可以通过吸着的方式将网板贴附在基板上。此外，通过使网板仍附着的状态下进行分离，可以网板均匀分离，保持稳定的质量。
混合式基板吸着
通过利用鼓风机，形成网板到基板的空气流向，从而提高锡膏的转印性。

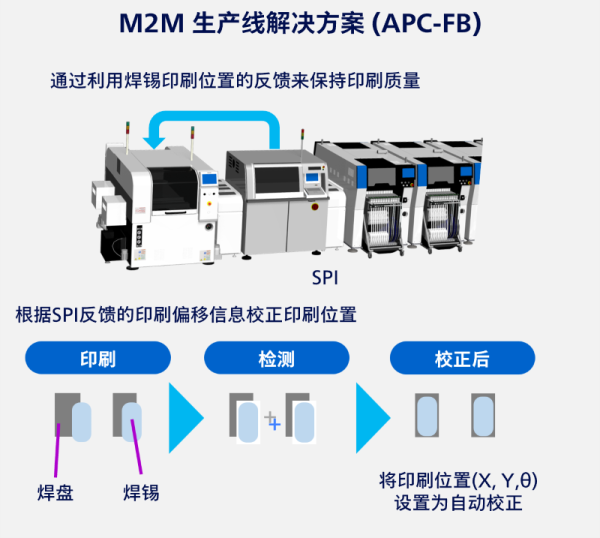

M2M 生产线解决方案 (APC-FB) ( 选购件 )
分析锡膏检查的测量数据，修正印刷位置（X、Y、θ）。
主要规格
| SPV-DC | |
|---|---|
| 基板尺寸 | L 50 mm × W 50 mm ~ L 350 mm × W 300 mm |
| 印刷周期时间 | 13.0 s (6.5 s/1枚) . 印刷条件、清洗条件:本公司推荐条件 (基板L 250 mm×W 165 mm) |
| 重复定位精度 | 2 Cpk±5.0μm 6σ同一基板识别后的定位精度 上述定位精度与±5.0μm±3σ (或±2.5μm±1.5σ) 的标记相同。 |
| 网板框尺寸 | L 736 mm×W 736 mm、L 650 mm×W 550 mm、L 550 mm×W 650 mm L 750 mm×W 750 mm、L 584 mm×W 584 mm |
