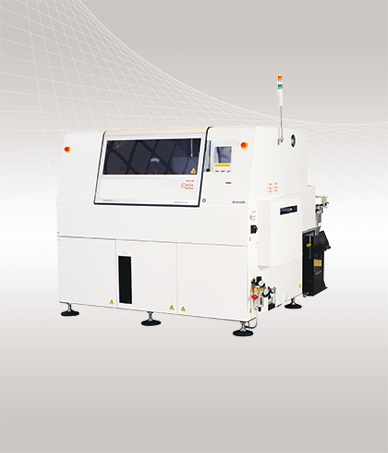

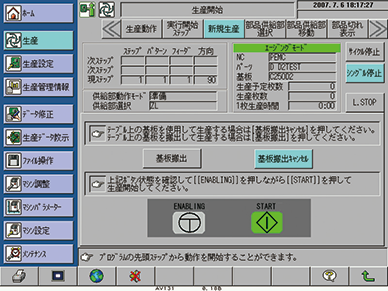

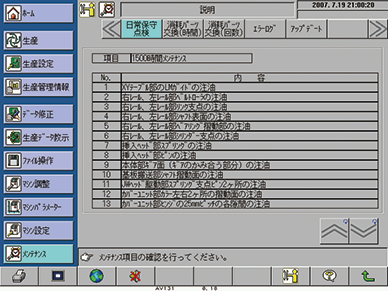

高速径向元件插件机 RL132
通过0.14 s / 点的高速插件实现高生产率。
优势和特点
高生产率
高速插件
采用有序排列的元件供给系统，电子元件引脚夹方式和AC推动器的高度修正功能，除以往2间距规格的标准元件外，对3间距规格或4间距规格的大型元件也可实现0.14 s/点的高速插件。
实现高效率生产

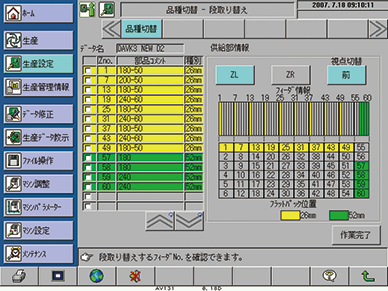

搭载80站规格的设备，元件供给部采用2分割方式，可根据生产形态从大量生产到多品种少量生产选择运行模式(连接模式、准备模式、交换模式)。减少了元件不足、更换机型时的设备停止时间，提高了运转率和生产率。 (图为更换模式的实例)
高可靠性
全体自动补正功能
通过插入位置的所有孔 ( 2孔或者3孔 ) 的位置识别, 计算出最佳插件位置进行补正, 实现稳定插件。此外，还可进行旋转修正，通过高精度定位修正(XY,θ)实现高插件率。
实现稳定插件率

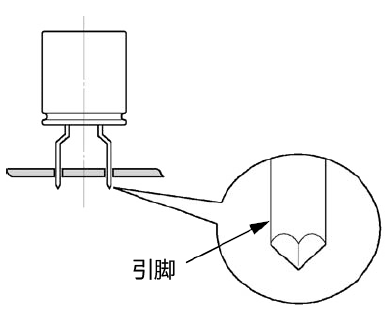

使用引脚线削成V型方式，便于插入导销顶端的孔中，从而稳定插件率。
支持大型基板
大型基板对应选购件
最大可识别/插件 650 mm×381 mm 尺寸的基板。
搬送2 片基板选购件
将2块电路板搬入XY工作台1道工序可生产2块电路板。可将电路板铺装时间减半，提高生产效率。
主要规格
| RL132 | |
|---|---|
| 基板尺寸 | L 50 mm × W 50 mm ～ L 508 mm × W 381 mm |
| 插件速度 | 0.14 s / 点 |
| 元件搭载数量 | NM-EJR5A：40 NM-EJR6A：80 ( 连接模式时 ) , 40 + 40 ( 交换模式时 ) |
| 对象元件 | 间距2.5 / 5.0 mm 标准对应 , 7.5 mm、10 mm 选购件对应 电阻 , 电解电容器 , 陶瓷电容器 , LED , 晶体管 , 过滤器 , 电阻网络 |
