电子元件实装系统 – AV132

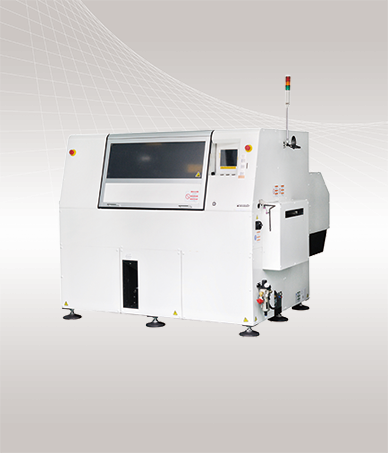

高速轴向元件插件机 AV132
0.12 s / 点的高速插件, 有序排列的元件供给系统, 及纵型自动供料器, 有效提高生产效率
优势和特点
高生产率
高速插件
采用有序排列的元件供给系统, 达到插件速度0.12 s / 点。
实现高效率生产
搭载80站规格的设备，元件供给部采用2分割方式，可根据生产形态从大量生产到多品种少量生产选择运行模式(连接模式、准备模式、交换模式)。减少了元件不足、更换机型时的设备停止时间，提高了运转率和生产率。 (图为更换模式的实例)
高可靠性

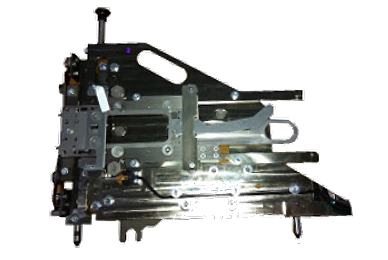

纵型自动式供料器

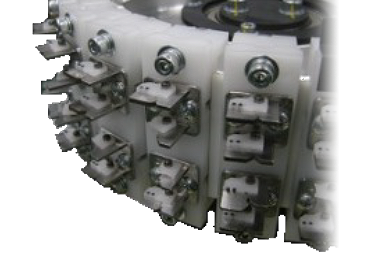

可混载26 mm、52 mm 的供料器，保持编带元件的引脚并可靠地送入，实现元件供给的可靠性及省空间化。

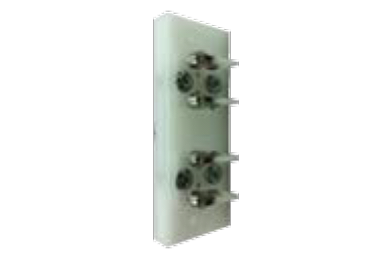

全体自动补正功能
通过插入位置的所有孔 ( 2孔或者3孔 ) 的位置识别, 计算出最佳插件位置进行补正, 实现稳定插件。此外，还可进行旋转修正，通过高精度定位修正(XY,θ)实现高插件率。
支持大型基板
大型基板对应选购件
最大可识别/插件 650 mm×381 mm 尺寸的基板。
搬送2 片基板选购件
将2块电路板搬入XY工作台1道工序可生产2块电路板。可将电路板铺装时间减半，提高生产效率。
主要规格
| AV132 | |
|---|---|
| 基板尺寸 | L 50 mm × W 50 mm ～ L 508 mm × W 381 mm |
| 插件速度 | 0.12 s/点 |
| 元件搭载数量 | NM-EJA5A：40 NM-EJA6A：40+40 |
| 对象元件 | 电阻1 / 8 W , 1 / 6 W , 1 / 4 W , 1 / 2 W , 跳线 ( 镀锡 ) , 二极管 , 圆柱形陶瓷电容器 |
