超高精度三维测量仪 UA3P系列
UA3P（超高精度三维测量仪）简介
UA3P 是一款超高精度三维测量仪，可对智能手机、数码相机（DSC）、DVD/Blu-ray 等数字家电，以及家庭安防、光通信、车载 HUD（抬头显示器）等产品中不可或缺的非球面镜片、自由曲面反射镜及其模具进行测量。 其测量精度最高可达 0.01 μm（微米），能够满足高精度光学元件和模具的检测需求。
凭借简便的操作方式，UA3P 可快速将测量结果反馈至加工制造环节，从而提升生产效率和产品质量。同时，我们将持续追求更高的测量精度，不断推动产品性能和功能的持续进化，为未来的光学制造提供更先进的测量解决方案。
查看详细介绍测量、解析事例
松下出品的计量和测量系统的优势

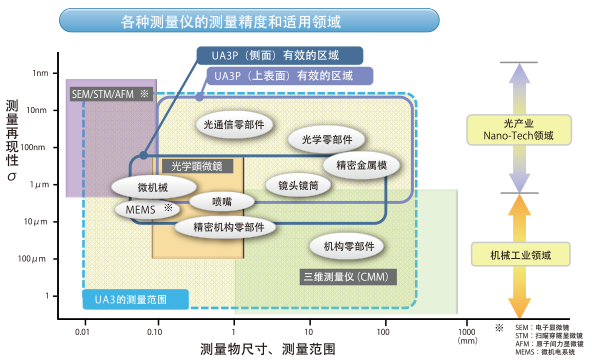

世界超高水准的三维测量仪“UA3P”可适应众多领域。

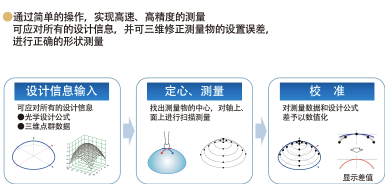

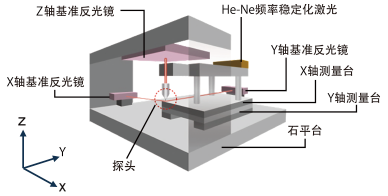

- 超高精度测量（实现单纳米级重现性）

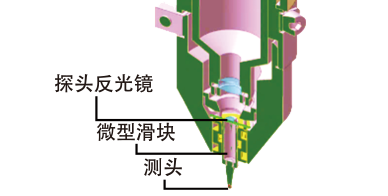

- 通过接触测量实现绝对形状评估（旋转对称非球面/自由曲面）
- 支持复杂形状的灵活NC路径
- 可以根据测量数据进行各种分析（ex. Zerinike分析）
- 还可进行面间/外形偏心评估（ex.非球面/自由曲面/晶圆透镜）
- 可以测量复杂形状的表面粗糙度
- 没有设计公式也可进行测量评估
- 可以使用CAD数据评估
- 通过自动测量实现作业平准化、省人化

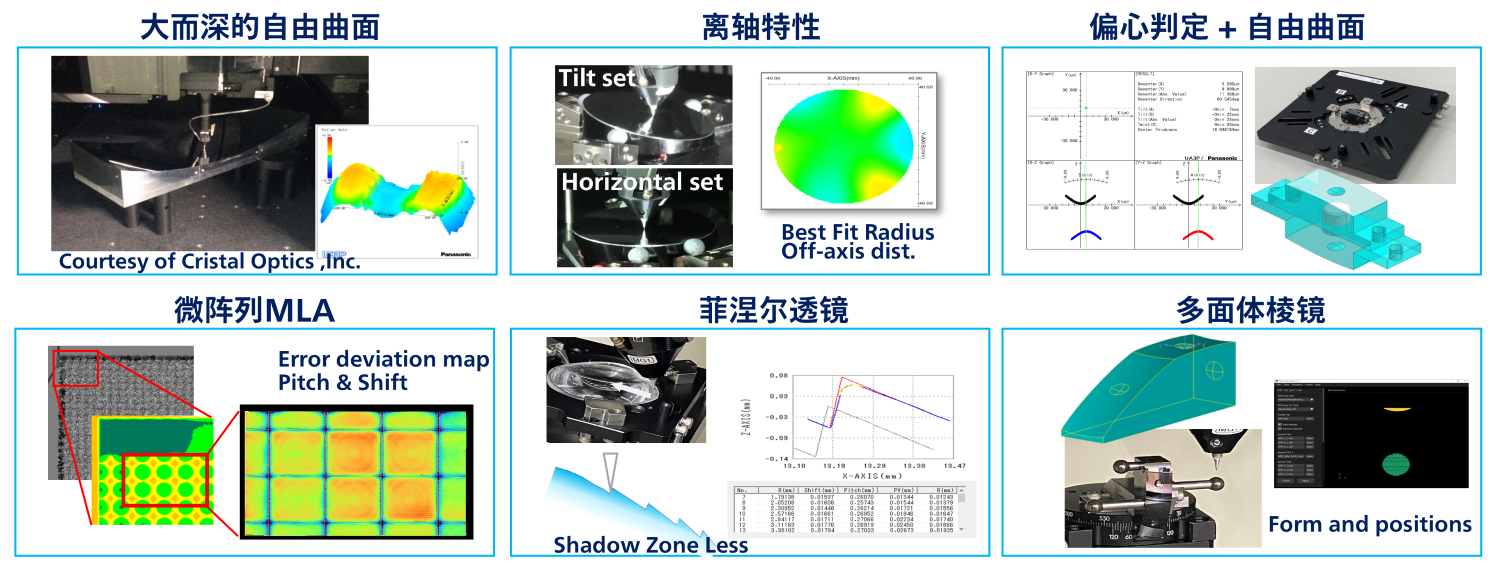

测量应用能力
无论外部形状或横截面形状如何，均可做到显微镜下无痕的超高精度纳米级检测。 不受限于产品本身材质以及设计，可涵盖运用于各种光学业界所需的球面，非球面以及自由曲面的检测需求， 无需每天频繁校准，强大的自动化程序，使测量不再受限于人员本身的差异，均可完成纳米级精度的再现。

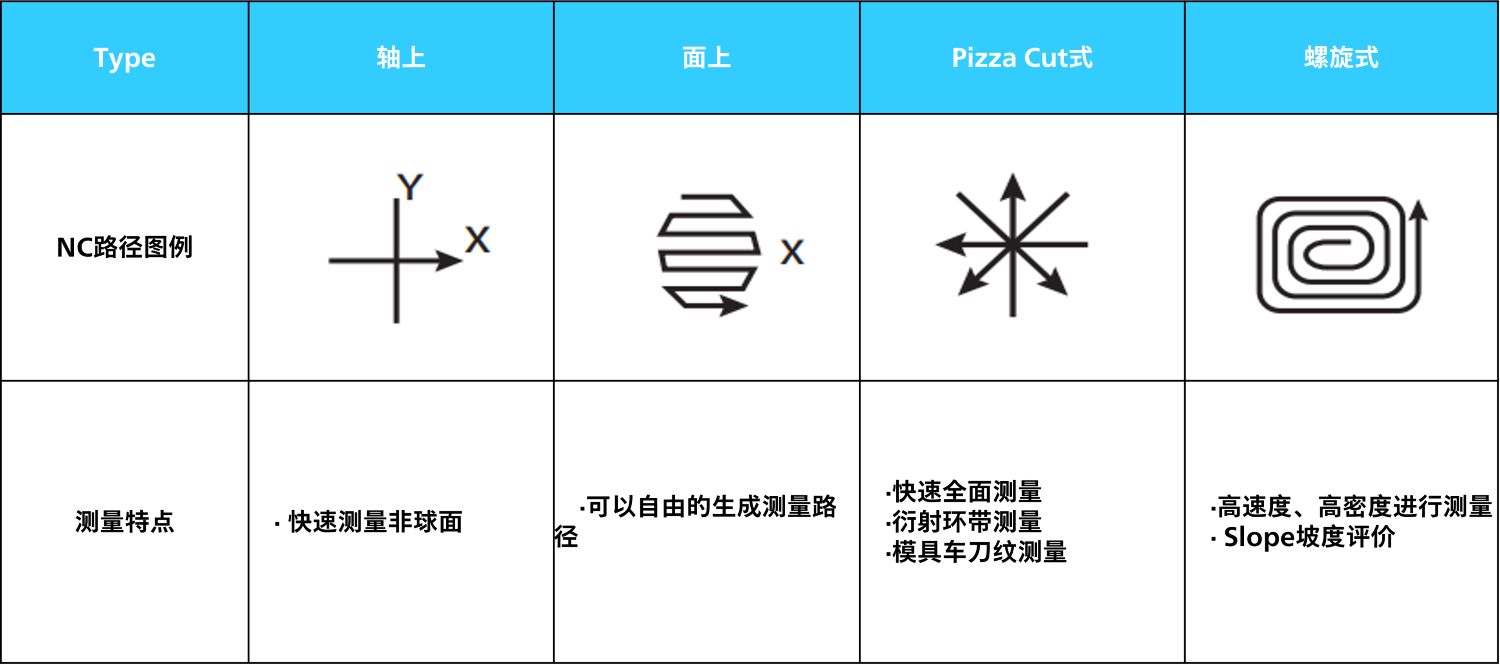

测量路径：针对不同的产品需求，用户可自行选择最优的测量方式
适用业界包括不仅限于

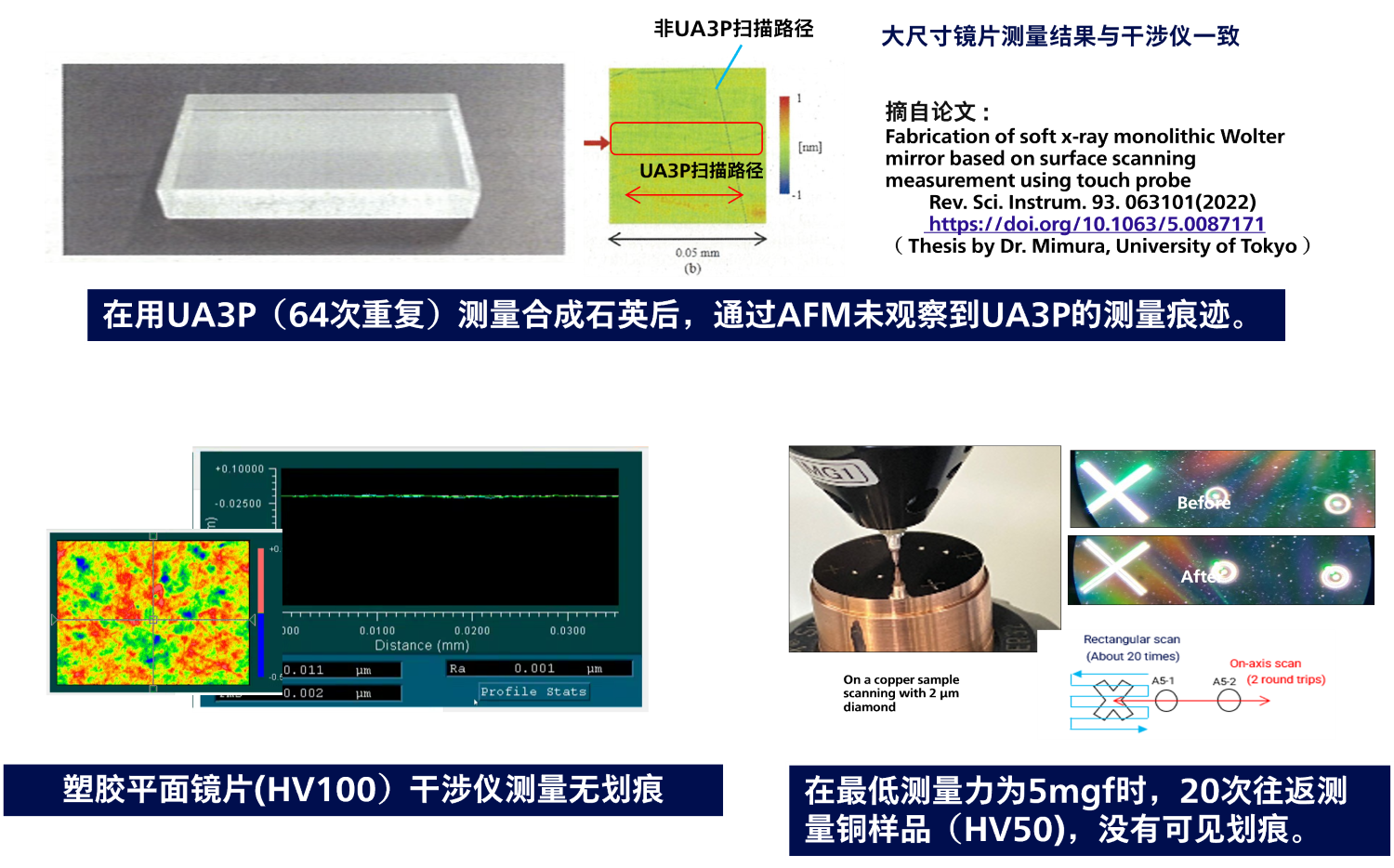

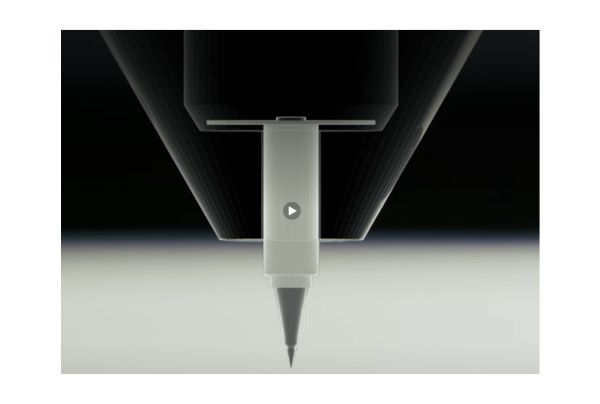

非破坏性检测

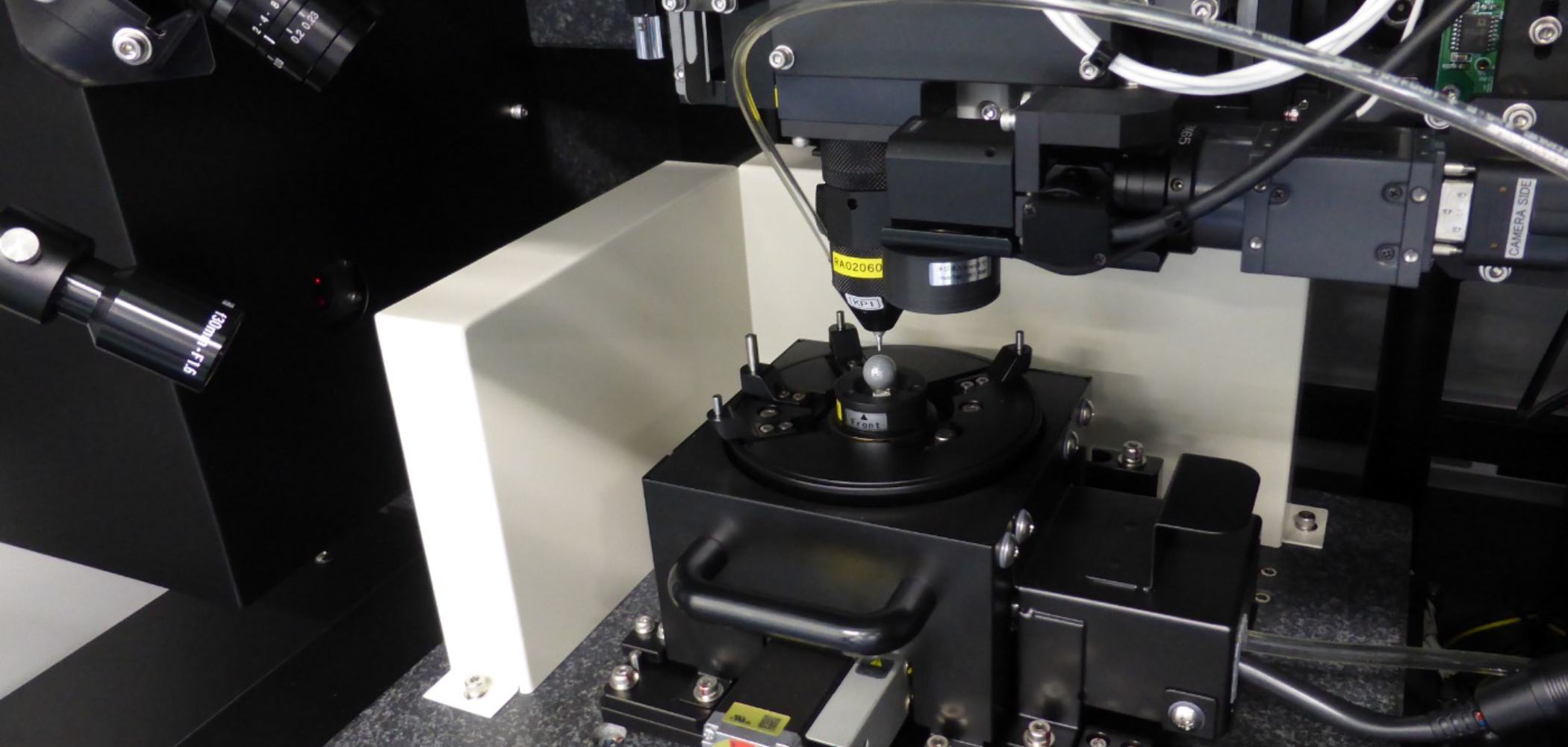

高精度边缘测量
适用机型：UA3P-4000/650H/700H/5000H

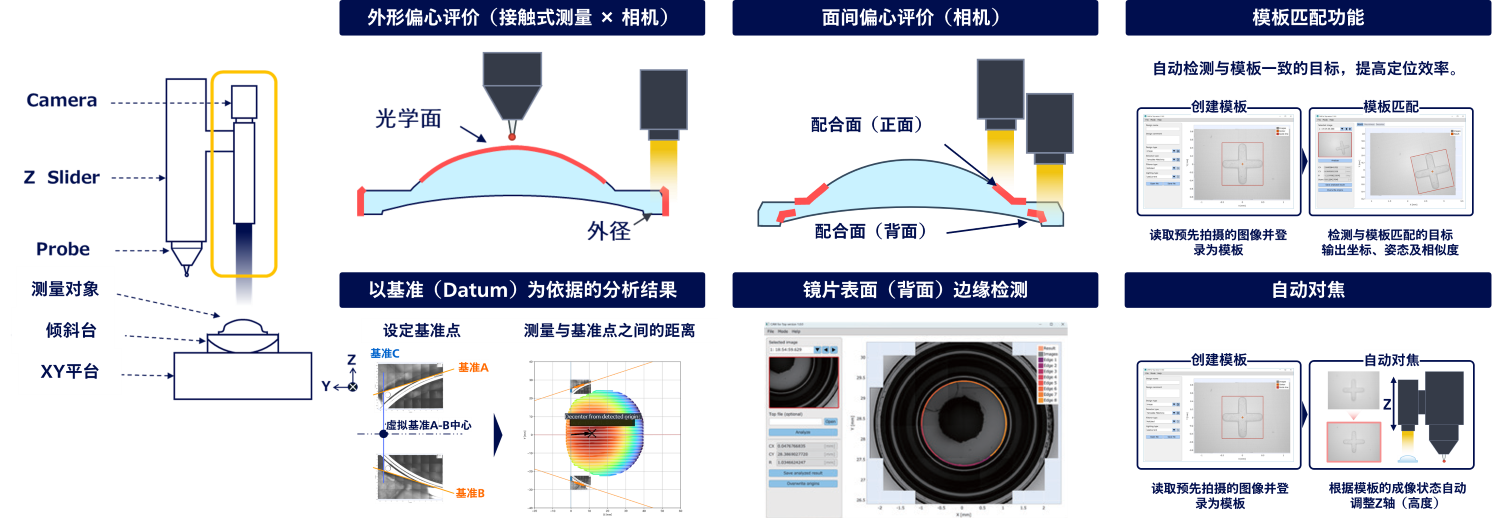

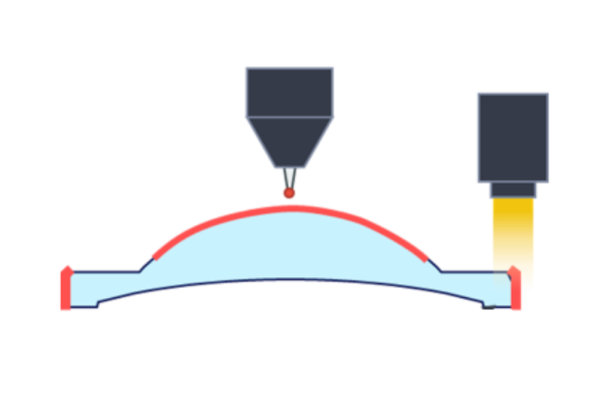

通过图像高精度捕捉外径边缘和基准标记（Fiducial Mark），自动计算中心及基准点。将其作为测量原点使用，可提高基准定位和位置对准效率，实现稳定且高精度的测量。此外，还支持基于外径的偏心量评价、面间偏心量评价、自由曲面形状测量，从而有助于实现测量工程自动化、减少作业工时、缩短测量节拍（Takt Time）。
多样化器件测量解决方案
非球面镜片 / 模具测量

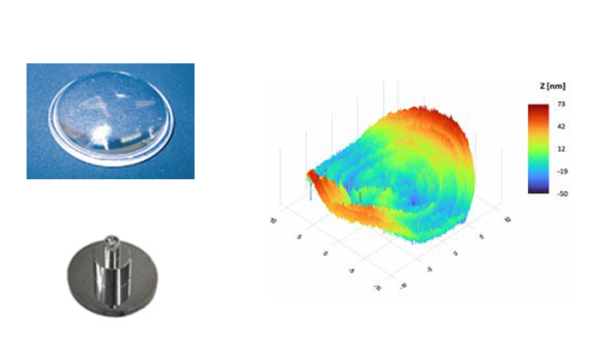

可对矩形或圆形区域按照设定的测量间距进行测量，并通过三维形状测量进行评估。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
应选配件： 标准配置即可进行形状评估 ※推荐额外购买测针形状补偿软件
测量对象： 非球面镜片 镜片模具
镜片面间倾斜与偏心测量

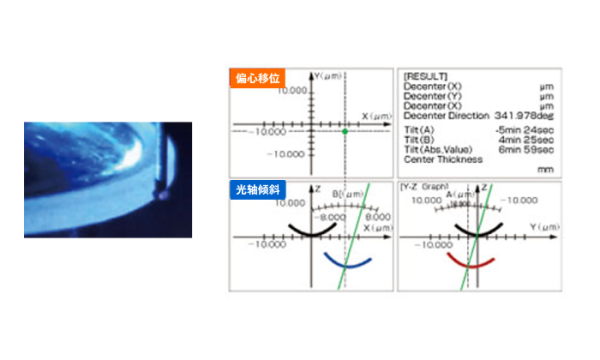

可测量镜片的前后表面，对镜片面间光轴的倾斜角度及偏心量进行评估。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
对应选配件： 倾斜/偏心测量夹具（硬件） ※可根据被测物尺寸提供多种规格
倾斜/偏心评估软件（软件）
测量对象： 智能手机镜头 亦可适用于单反相机镜头及车载摄像头镜头
离轴反射镜表面测量

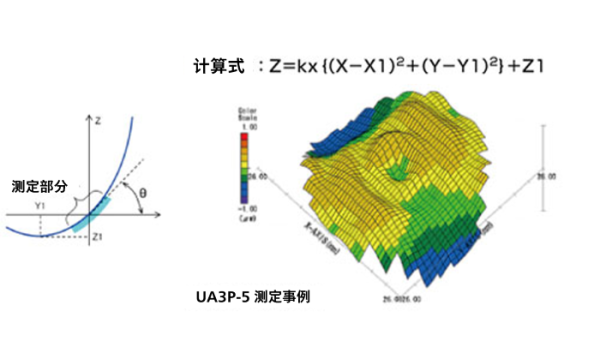

即使对于像 X 射线反射镜这类设计原点不位于被测物体上的产品，也可进行测量评估。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
对应选配件：坐标转换软件
用户自定义公式软件
测量对象： 天文望远镜抛物面反射镜
衍射镜片形状测量
可对衍射镜片进行测量，并评估其相位台阶结构。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
对应选配件：用户自定义公式软件
测量对象： 衍射镜片、 VR 用菲涅尔透镜
自由曲面镜片测量

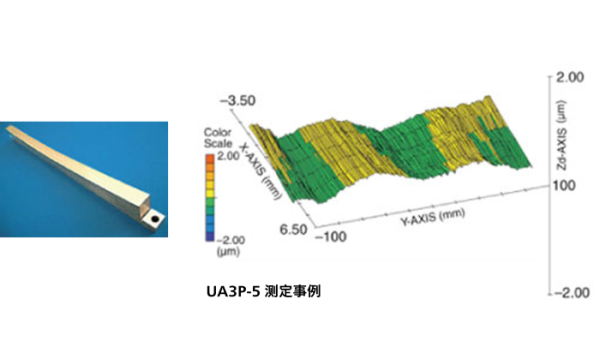

可测量用于激光打印机长尺寸镜片模具等自由曲面形状。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
对应选配件：坐标转换软件
用户自定义公式软件
测量对象： 激光打印机长尺寸镜片模具
镜片刀纹（Tool Mark）测量

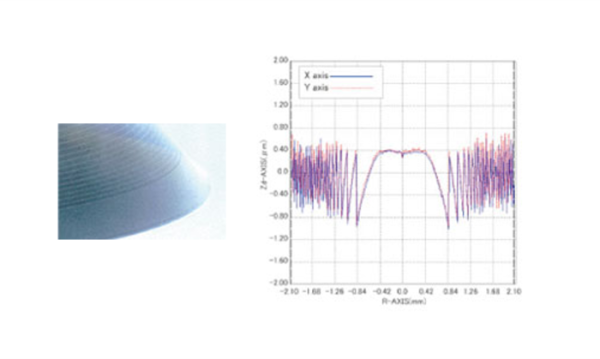

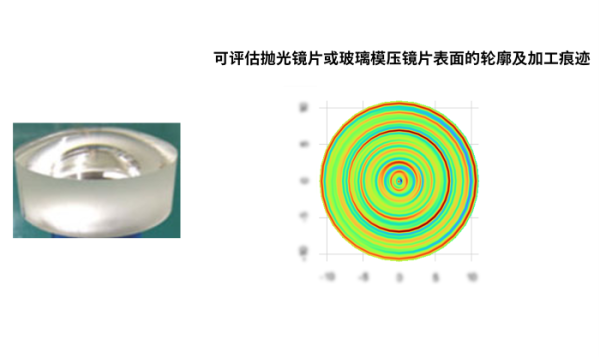

可评估抛光镜片或玻璃模压镜片表面的轮廓及加工痕迹。
对应机型： UA3P-3100、UA3P-4000、UA3P-5000H ※测量尺寸请另行咨询
测量对象： 抛光镜片
大型工件表面测量

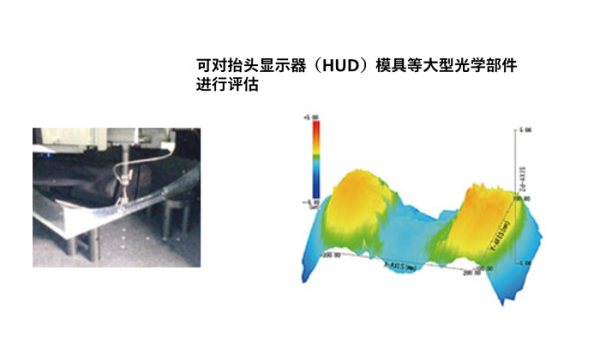

可对抬头显示器（HUD）模具等大型光学部件进行评估。
对应机型： UA3P-500H、UA3P-550H、UA3P-650H、UA3P-700H
对应选配件： 用户自定义公式软件
测量对象： 抬头显示器（HUD）模具
移动摄像头镜头光轴测量

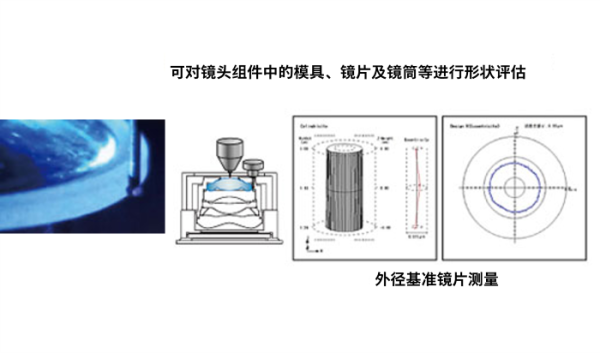

可对镜头组件中的模具、镜片及镜筒等进行形状评估。
对应机型： UA3P-400T
测量对象： 智能手机镜头

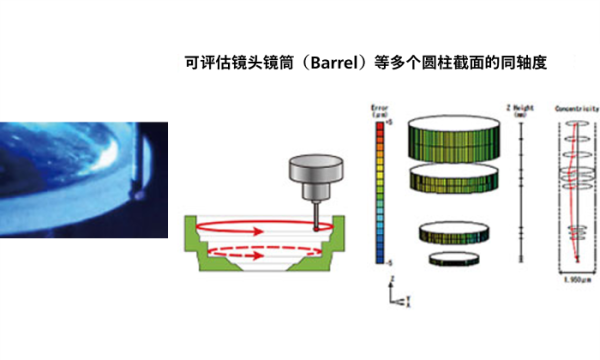

镜筒多级圆柱测量
可评估镜头镜筒（Barrel）等多个圆柱截面的同轴度。
对应机型： UA3P-400T
测量对象： 智能手机镜头

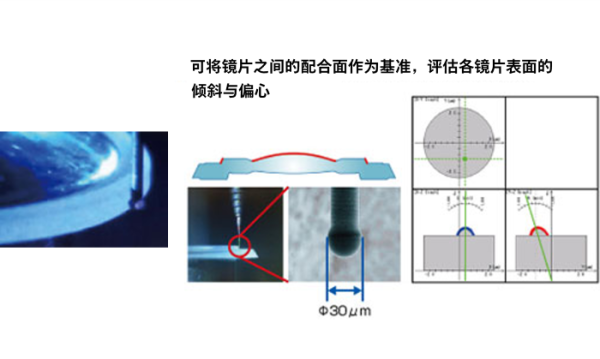

配合面基准偏心测量
可将镜片之间的配合面作为基准，评估各镜片表面的倾斜与偏心。
对应机型： UA3P-400T
测量对象： 智能手机镜头

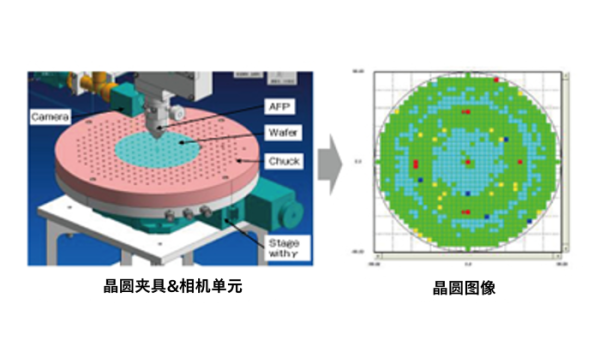

晶圆级镜头测量（Wafer Level Lens）
可连续测量晶圆上的镜头并评估其形状。
对应机型： UA3P-500H、UA3P-650H、UA3P-700H
对应选配件： 晶圆夹具与相机单元（硬件）
晶圆镜头测量软件（软件）
V型槽测量

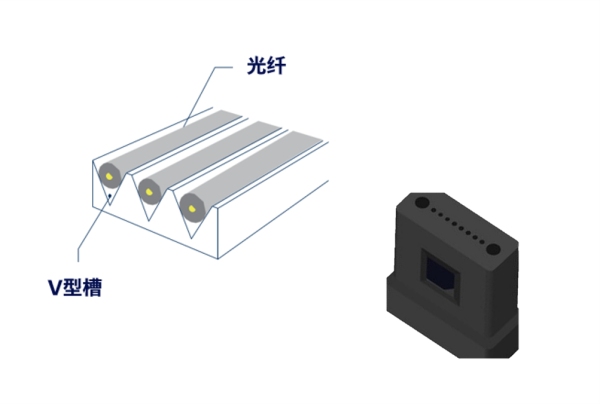

可对光纤阵列 (fiber array) 或菲涅尔透镜 (Fresnel lens) 等V型槽的形状、角度及间距等进行评估。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
MT插芯测量
可对MT插芯的孔位及形状进行评估。可测量约80μm以内的孔。
对应机型： UA3P-400T

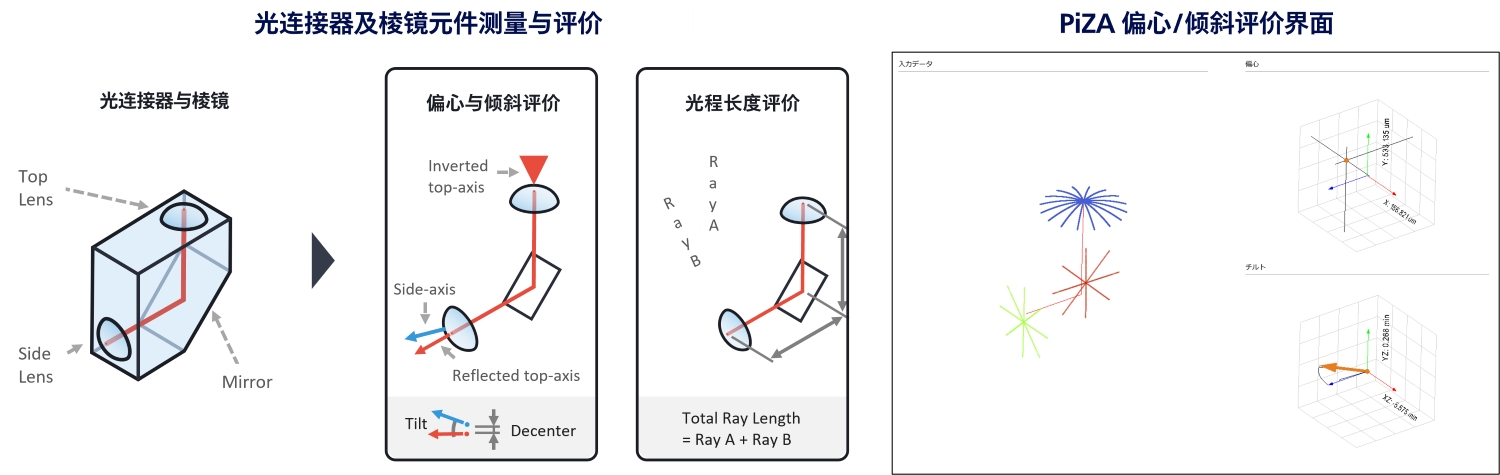

光连接器及棱镜元件测量与评价
通过测量入射面、反射面等所有表面，可以清晰掌握各表面之间的位置关系，并准确评价位置误差。由此能够明确入射光轴与反射光轴之间的关系，为实现光传输效率最大化提供重要数据。
对应机型： 全系列机型 ※根据测量尺寸选择最合适的机型
测量数据分析
PiZA分析软件

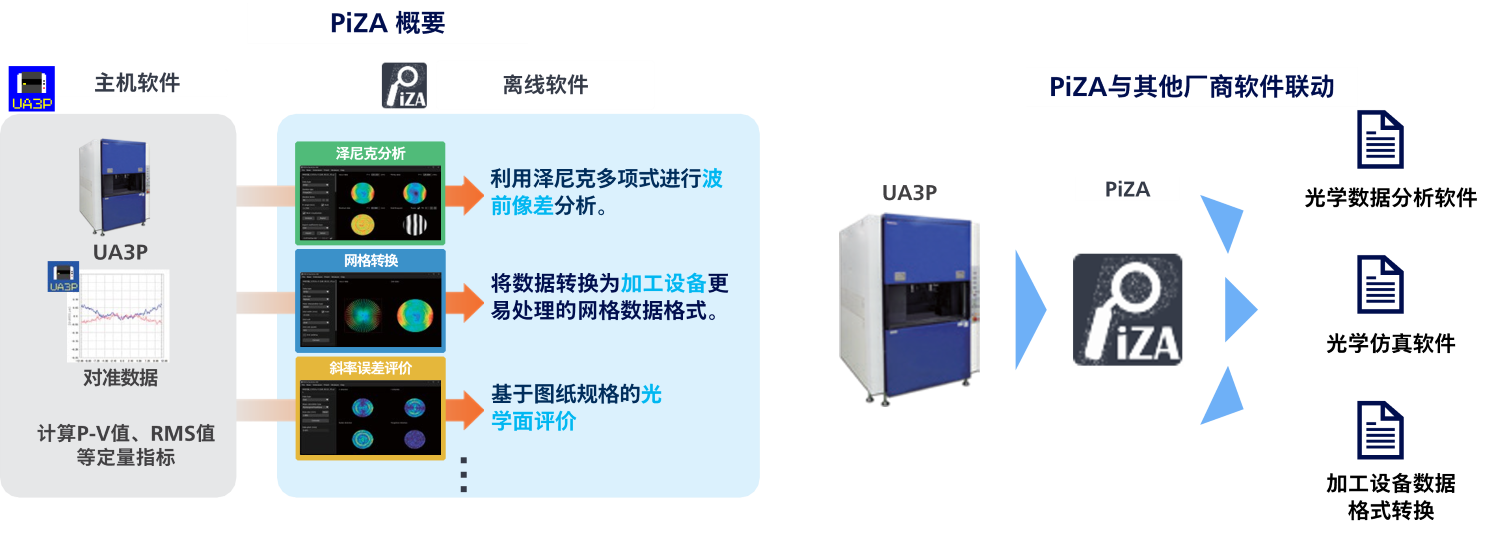

可在设备本体PC或用户PC上，对UA3P测量并保存的对准（Alignment）数据进行离线分析。 支持高效执行以下分析功能：网格转换（Grid Conversion）、漂移补偿（Drift Correction）、泽尼克拟合（Zernike Fitting）、频率分析（FFT）、斜率评价（Slope Evaluation）、拼接分析（Stitching）等多种数据分析处理。
测量自动优化

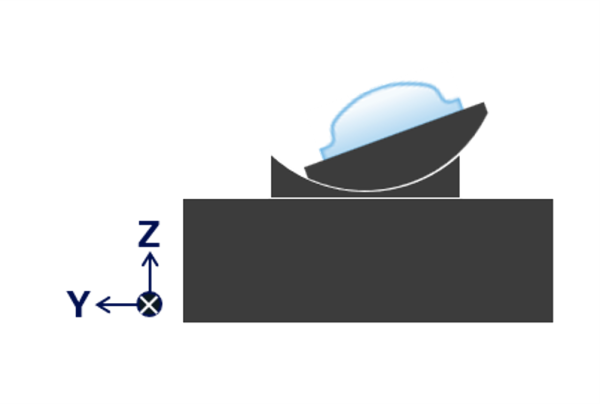

自动倾斜平台
适用机型：UA3P-300/3100/400/400T/4000/500H/5000H ※ 根据2轴、3轴及尺寸规格，不同机型对应的支持情况有所不同。

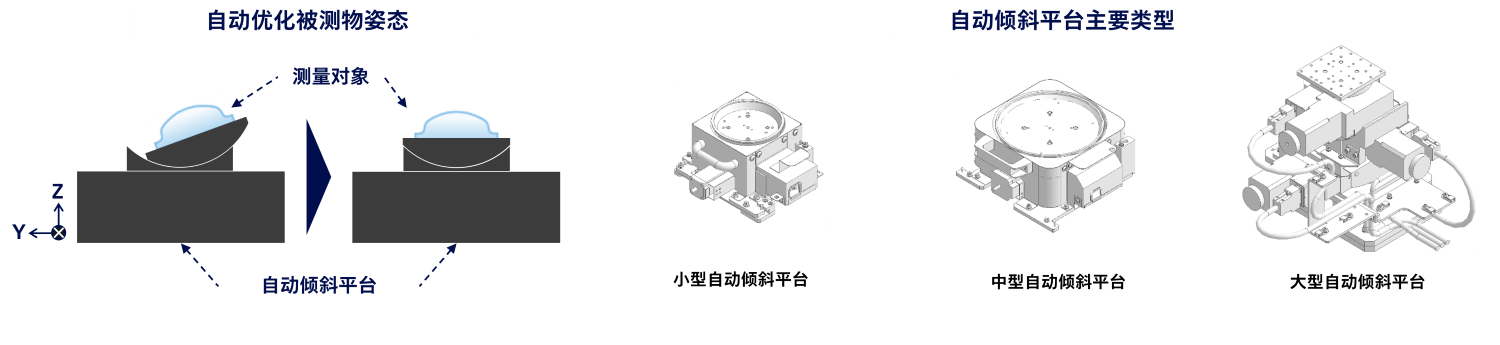

自动优化被测物体的姿态，提高从对准到测量全过程的效率。系统可依据形状数据、基准面数据，自动修正倾斜角度。同时结合选购的自动测量软件，可根据预设Recipe自动重复执行测量、位置对准、平台调整，实现自动化流程。以此降低测量误差，实现作业标准化，缩短测量节拍。
