リモートカメラシステム AW-HE75W/K

HDインテグレーテッドカメラ

AW-HE75W [ホワイトモデル]
AW-HE75K [ブラックモデル]
本体希望小売価格 490,000円(税抜)

AW-HE75W/K本体画像 生産完了

AW-HE75W/K

  • AW-HE75W / AW-HE75K

主な機能・特長

  • 高性能20倍/超解像30倍ズーム+デジタルエクステンダーズーム

  • 光学式/4軸ハイブリッド画揺れ補正(OIS)によりシステム構築の柔軟性が向上

  • 4種類の出力インターフェイスとゲンロック機能で映像制作をスムーズに

  • IP伝送とPoE+に対応

  • NDI® HX1対応により優れたライブストリーミングを実現

高性能レンズとライブプロダクションに適した多彩なインターフェイスで、様々なシーンの映像制作をサポート。
3G-SDIをはじめとする複数の出力端子を搭載した回転台一体型フルHDカメラAW-HE75W/K。 4種類の出力インターフェイスに加え、ゲンロック機能を搭載し、複数のカメラによる大規模な撮影にもスムーズに対応。 講義の収録・配信、コンサートやイベントなどのライブストリーミングなど、幅広いシーンで活躍します。



ファームウェアダウンロードはこちら

テクノロジー

水平画角65.1°

水平画角65.1°

PoE+対応

PoE+対応

NDI HX upgradable icon

NDI® HXアップグレード対応

3G-SDI出力

3G-SDI対応

HDMI対応

HDMI対応

USB対応

USB対応

強み・特長

パナソニックのフィロソフィー

カメラシステム Philosophy Video

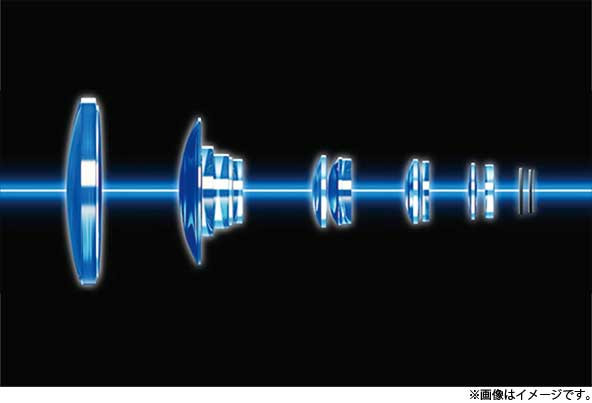

高画質ズームを実現する4ドライブレンズシステムを搭載

3つのズームレンズと1つのフォーカスレンズが同時に独立して駆動する、4ドライブレンズシステムを搭載しました。4つのレンズ群が別々に駆動するため、それぞれのレンズの大きさと駆動域を効率的に抑えることができ、高画質・高倍率ズーム機構とボディの小型化を実現。コンパクトながら、光学20倍ズームと高性能な超解像30倍ズームの搭載を実現しています。


高画質ズームを実現する4ドライブレンズシステムを搭載の画像

HDMI、SDI、USB、LANの4種類の出力端子に加え、外部同期信号※1の入力端子も搭載

HDMI、SDI、USB、LANでフルHD映像を出力可能。また、外部同期信号※1の入力端子を搭載し、BBS(Black Burst Sync)および3値同期に対応します。そのため、目的や環境にあわせた柔軟なシステムの構築を実現します。

※1:外部同期はSDI映像信号に同期します。HDMI映像信号やIP映像信号には同期しません。


■出力フォーマット


HDMI 1080/59.94p、1080/50p、1080/59.94i、1080/50i、
1080/29.97PsF、1080/25PsF、1080/29.97p、
1080/25p、720/59.94p、720/50p
SDI 1080/59.94p、1080/50p、1080/59.94i、1080/50i、
1080/29.97PsF、1080/25PsF、1080/29.97p、
1080/25p、720/59.94p、720/50p
USB 1080/30p、1080/25p、1080/15p、1080/12.5p、1080/5p、
720/30p、720/25p、720/15p、720/12.5p、720/5p、
360/30p、360/25p、360/15p、360/12.5p、360/5p

LAN

下記マルチストリーミング出力フォーマット表を参照ください。

マルチストリーミング出力フォーマット表(優先モード "IP" 選択時※2

設定 H.264 JPEG
CH1 CH2※3 CH3※3 CH4※4 CH1 CH2 CH3
解像度 IP選択時 1920×1080
1280×720※3
640×360※5
1280×720
640×360
320×180
1920×1080※4
1280×720※3
640×360
320×180※3
フレーム
レート
IP
選択時
59.94 Hz 60/30/15/5 fps 30/15/5 fps 30/15/5 fps
50 Hz 50/25/12.5/5 fps 25/12.5/5 fps 25/12.5/5 fps
ビットレート 最大24 Mbps
音声伝送 あり(AAC48 KHz)
PoE+ あり

※2:出力モードによって、一部制限があります。
※3:HDR OFF時に出力可
※4:HDR OFFかつ60p以外選択時に出力可
※5:HDR ON時に出力可




1/2.3型 MOSセンサー

新開発1/2.3型MOSセンサーとDSP(デジタルシグナルプロセッサー)を搭載。高感度・高解像度を実現しました。




高性能20倍/超解像30倍ズーム+デジタルエクステンダーズーム

光学20倍ズームに加え、超解像技術により、高い解像度を保ったまま30倍までのズームが可能です。また、12倍のデジタルズームや、1.4倍、2.0倍、4.0倍、6.0倍、8.0倍のデジタルエクステンダーズームを設定可能。


高性能30倍/超解像40倍ズーム+1.4倍デジタルエクステンダーズームの画像
高性能30倍/超解像40倍ズーム+1.4倍デジタルエクステンダーズームの画像
高性能30倍/超解像40倍ズーム+1.4倍デジタルエクステンダーズームの画像

※デジタルズームでは画質は劣化します。




安定した映像の撮影を可能にする光学式/4軸ハイブリッド画揺れ補正(OIS)

ドアの開閉や設置されている音響機器から生じる取り付け面の振動を検知して、光学式と電子式の両方の4軸で自動補正することで、映像のブレを軽減します。




ナイトモード (自動切り替えに対応)

動物観察など通常では撮影が困難な低照度下においても、ナイトモードに切り替えることで、撮影が可能。また、周囲の照度にあわせて自動で切り替えができます。

※映像出力は白黒画像となります。

ナイトモード (自動切り替えに対応)の画像

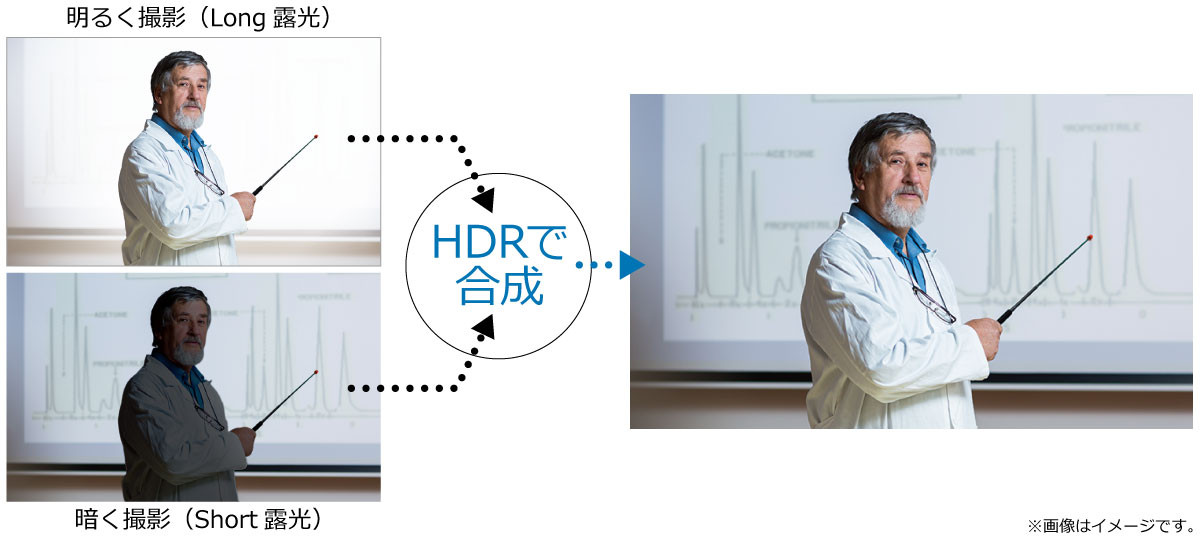

ハイダイナミックレンジ(HDR)モード搭載

ダイナミック・レンジ・ストレッチャー(DRS)/デジタルノイズリダクション(DNR)に加え、ハイダイナミックレンジ(HDR)モードを搭載。露光時間の異なる2枚の画像を撮影して合成することで、逆光下でも白とびや黒つぶれを補正した視認性の高い映像を作り出すことができます。


ハイダイナミックレンジ(HDR)モード搭載の画像



カメラ1台での運用をサポートする、プリセット移動中の静止画出力に対応

プリセット再生中に映像をフリーズさせるFreeze During Preset機能を搭載。プリセット移動中に直前の静止画を出力させることで、振り回しの映像を表示させず、カメラ1台での運用が可能になります。


Freeze During Preset機能設定OFF/ONのイメージの画像



音声入力機能

オーディオのマイク入力、ライン入力に対応。入力された音声信号をSDI/HDMIへ重畳し、伝送することが可能です。また、IPへのAudio出力に対応。ALC(オーディオ自動レベル調整)機能に加えてイコライザー機能を使用でき、空調設備やプロジェクターなどからの低域音を軽減することで話をしている声をよりクリアにし、強調できます。




microSDカード記録機能

本機に挿入したmicroSDカード(別売)へカメラの映像と音声をMP4フォーマットで記録できます。また、IPネットワークを活用することで、記録の開始/停止の外部制御、記録したファイルのダウンロードが行えます。

※出力映像と同じフォーマットでの記録はできないことがあります。

microSD(記録)対応フォーマット
1080/59.94p、1080/50p、1080/29.97p、1080/25p、 720/59.94p、720/50p、720/29.97p、720/25p




IP伝送でのフルHD映像出力とマルチストリーミング出力対応で用途に合わせた多彩なシステム構築が可能

HDMI、SDI、USB出力に加え、IP伝送に対応。最大毎秒60フレームのIP映像出力が可能です。1カメラあたり最大4ch※1でのマルチストリーミング出力(H.264配信)と、14端末までの映像伝送に対応※2し、用途に応じた多彩なシステム構築を可能にします。

※詳細はマルチストリーミング出力フォーマット表をご覧ください。
※1:1920×1080 60 fpsの出力は1ch表示のみ。2ch以降は最大30 fpsの表示になります。また、JPEGでの出力は3chまでです。
※2:お使いのネットワーク環境に依存します。

HDMIロゴ



NDI® HX対応により優れたライブストリーミングを実現

ライセンスの購入によりNDI® HX対応へアップグレードすることが可能です。NDI® HX対応により、高画質映像をリアルタイムにエンコードして伝送。IPデコーダーを使用せずにカメラ本体からスイッチャー(AV-HSW10)へ直接映像信号を入力することができます。

※生産完了品

システム構成図

※詳細はパナソニック営業担当へお問い合わせください。ライセンスの購入は、【パナソニックリモートカメラのNDI®アップグレードについて】をご確認ください。
※1:Power over Ethernet Plusの略。IEEE 802.3at準拠。
●NDI®とは、NewTek, Inc. によって開発されたIP利用における新しいライブ映像制作ワークフロー支援プロトコルです。
●NDI®はNewTek, Inc. の米国およびその他の国における登録商標です。
●ここでのNDI® HXはHigh efficiency low bandwidth NDI® HXを意味します。

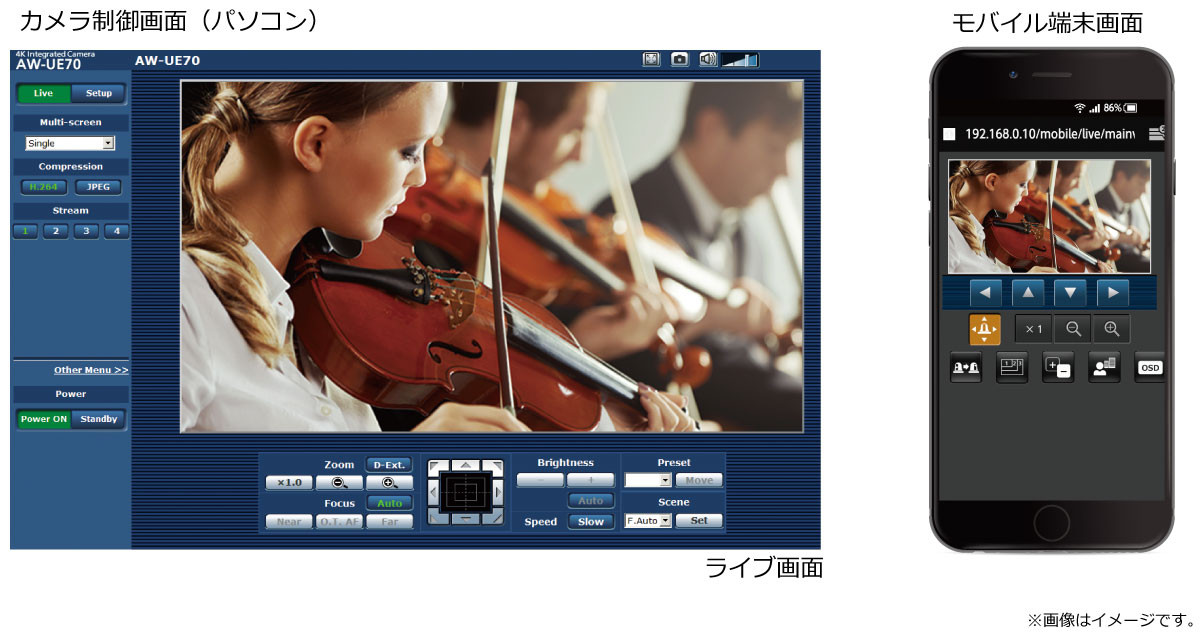

Webブラウザーでモニタリングをしながらカメラ制御。モバイル端末からの利用も可能

画像圧縮、IP伝送LSIを搭載。IPコントロールブラウザーを用いることで、遠隔地からのカメラ制御が可能、PC/MacやiPhone、iPad、Androidなどのモバイル端末からもIP映像のモニタリングやカメラのリモート制御を行うことができ、容易な運用を可能にします。

※対応ブラウザーの最新情報は「サポート・ダウンロード」をご覧ください。


Webブラウザーでモニタリングをしながらカメラ制御。モバイル端末からの利用も可能の画像



その他の機能

  • 低照度下においても撮影可能なナイトモードを搭載。
  • 光学式NDフィルターを搭載。
  • USB Video Class 1.0、USB Audio Class 1.0に対応。
  • PoE+でLANケーブル経由の電源供給が可能。
  • IP接続により1台のリモートカメラコントローラーから最大100台のAW-HE75W/Kを制御可能。
  • 1台のAW-HE75W/Kを最大5台のリモートカメラコントローラーで操作可能。
  • RS422リモート端子を装備し、コントローラーからシリアル制御で最大5台のAW-HE75W/Kの制御が可能。
  • 最大100ポジションのプリセットメモリーが可能。
  • 当社製コントローラーのユーザーボタンへフリーズ機能、色温度設定、デジタルエクステンダー機能等の割り付けが可能。
  • RS232Cリモート端子(標準シリアル通信方式)を装備。デイジーチェーン接続により最大7台のAW-HE75W/Kの制御が可能。
  • ワイヤレスリモコン(AW-RM50G/別売)により、AW-HE75W/Kを最大4台まで操作が可能。
  • ターンロック機構採用で設置が容易




ソリューション


ブライダルホール(イベント・レンタル)

ブライダルホール(イベント・レンタル)

個別コントローラーによる事前撮影とバックアップ映像で豊富な素材を確保

ホール(イベント・レンタル)

ホール(イベント・レンタル)

高倍率ズームと広角撮影で、広い会場でも狙った被写体を鮮明に捉える

講義・講演(教育)

講義・講演(教育)

カメラ制御と資料の共有で分かりやすい講義・講演映像を制作。講義・講演の配信映像を収録して再配信に活用

礼拝所(イベント)(イベント・レンタル)

礼拝所(イベント)(イベント・レンタル)

用途の異なる高性能カメラとスイッチャーを組み合わせ、より臨場感のある映像制作を実現

イベント・プロダクション(イベント・レンタル)

イベント・プロダクション(イベント・レンタル)

複数カメラが必要なライブイベントに、簡単撮影を実現。リアルタイム映像をダイレクトにインターネット配信

自治体(議場・ホール)(官公庁・自治体・企業)

自治体(議場・ホール)(官公庁・自治体・企業)

豊富なカメラプリセットを活用して発言者をスピーディーに撮影

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

リモカメ操作ガイド

リモカメ操作ガイド

リモートカメラの基本的な操作方法はこちら。

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

画角シミュレーションの画像

リモートカメラ画角計算ツール

オンライン版

ダウンロード版

AW-HE75W / AW-HE75K
機能/性能
撮像素子
1/2.3 型 MOS
ズーム倍率

・ 光学ズーム: 20 倍
・ i.ズーム: FHD 約 30 倍
・ デジタルズーム: 12 倍

レンズ
光学20 倍ズーム F1.8 ~ F3.6
(f=4.08 mm ~ 81.6 mm 35 mm換算:29.5 mm ~ 612.0 mm)
画角範囲

・水平画角: 65.1°(Wide 端)~ 3.2°(Tele 端)
・垂直画角: 39.5°(Wide 端)~1.8°(Tele端)
・対角画角: 72.4°(Wide 端)~ 3.7°(Tele 端)

標準感度
F3.2/2000 lx
