パナソニックの強み

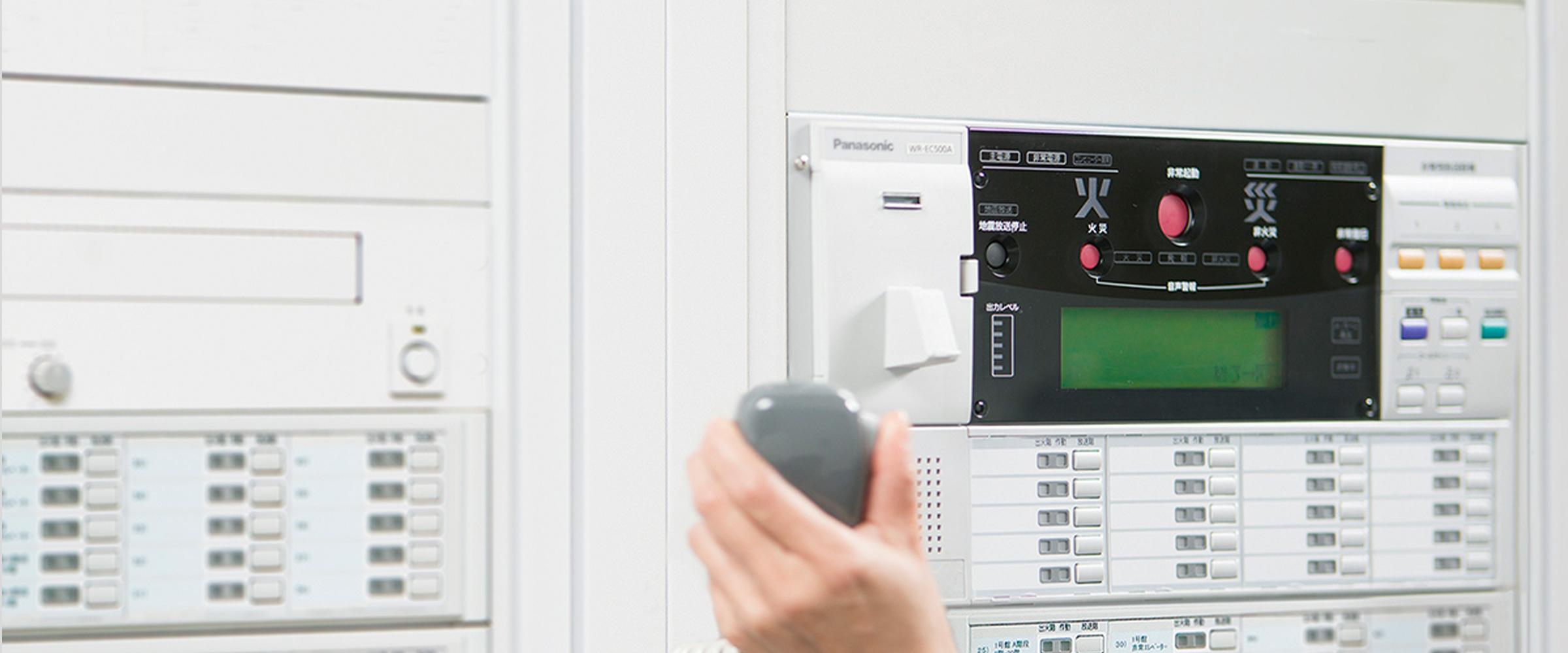

最大340局・340回線までの大規模なシステムを構築可能。非常放送はもちろん、消防法改正による緊急地震放送にも対応。日常の業務放送や緊急放送も行えるラック形非常用放送設備です。


ラック形非常用放送設備のシステム概要


品番 スタンダードラック
WL-8000A
ロングラック
WL-8500A
寸法 564 mm(幅)× 1 465 mm(高さ)
× 478 mm(奥行)
564 mm(幅)× 2 000 mm(高さ)
× 478 mm(奥行)
設置場所 ラック設置
放送の種類 非常放送・緊急地震放送・緊急放送・業務放送
アンプ出力 60 / 120 / 240 / 360 W アンプの組み合わせ
60 W:WU-P51
120 W:WU-P52
240 W:WU-PD122(120 W 2 チャンネルデジタルアンプ)
360 W:WU-P53
360 W:WU-PD182(180 W 2 チャンネルデジタルアンプ)
スピーカー回線数 20 回線(最大340 回線)
緊急地震速報の
放送エリア
あらかじめ設定した任意のスピーカー回線
(スピーカー回線ごとにアッテネータ飛ばし回線を設定可能)
緊急放送対応  ○(停電時の緊急放送可能)
内蔵音源 20 種類
ローカルアンプ遮断回路  ○
多元放送 32 入力× 8 出力または8 入力× 32 出力
(4 入力× 4 出力/ 1 台で、最大16 台)
外部機器接続用音声入力 6 系統
非常リモコン 最大8 台
業務放送用
リモコン
マルチリモコン 最大8 台
リモコンマイク 最大6 台
運用支援ソフト  ○

緊急地震放送対応

消防法改正による緊急地震放送に対応。非常放送に優先して緊急地震放送をおこなうことができます。
また、従来からの緊急放送モードを用いて緊急地震放送をおこなうことも可能※で、建物や施設に応じて、2通りの緊急地震放送を選択することが可能です。 緊急地震速報受信端末を接続しない場合は、従来どおりの非常用放送設備として使用できます。

※緊急放送モードで緊急地震放送を行う場合は、非常放送が優先されますが、ニーズにあわせたメッセージ放送が可能です。

緊急地震放送対応

新機能 消防法改正 緊急地震速報対応

非常放送に優先して、緊急地震放送をおこなうことができます。
停電時に非常放送用の非常電源を使用することが可能です。


消防法施行規則等の一部を改正する省令(平成21 年総務省令第93 号)および非常警報設備の基準の一部を改正する件(平成21 年消防庁告示第22 号)を満たす、一般社団法人 電子情報技術産業協会発行の「緊急地震速報に対応した非常用放送設備に関するガイドライン」に準じた緊急地震放送をおこなうことができます。


新機能 消防法改正 緊急地震速報対応
※非常放送より優先して緊急地震放送をおこないます。地震放送停止スイッチで手動停止をおこなうことも可能です。※停電時の緊急地震放送は、非常放送用の非常電源を使用することができます。

緊急地震放送に関する免責について

本システムは地震による被害を防ぐものではありません。
直下型地震が起こった場合、主要動が到着するまでの時間により、緊急地震速報の情報が間に合わないことがあります。
事故、機器の故障または落雷などにより、誤報が発信される可能性があります。
地震で発生した被害に対する補償は一切いたしません。

SDカードスロット搭載

SDカードスロットに、SD/SDHCメモリーカード (別売)を挿入し設定データや内蔵音源メッセージの書き込み/読み出し、システムの動作履歴を本体より収集できます。

SDカードスロット搭載

チャイム・メッセージ放送機能

「ウエストミンスターの鐘」、「おもいで」のチャイム音源を内蔵しました。また、メッセージも「避難訓練放送」、「省エネ放送」などを内蔵していますので、ニーズにあわせた放送が可能です。

※放送時間の設定には、プログラムコントローラーが必要です。

注意事項

停電時非常放送用の電源は、非常電源ユニット WP-570B(別売)または ニッケル水素蓄電池 WU-EB700、WU-EB400、WU-EB220(いずれも別売) を使用してください。他社の外部電源と接続された場合は保証対象外となります。

2本のラック間を接続する場合に必要

PWR CONTケーブル WQ-ELP803(3 m)
WQ-ELP805(5 m)
システム電源の系統(POWER CONT)を延長するときに必要な多芯制御(WL-8000Aシリーズ用)
CONT BUS Bケーブル WQ-ELB803(3 m)
WQ-ELB805(5 m)
CONT BUS B系統を延長するときに必要(WL-8000Aシリーズ用)
CONT BUS Aケーブル WQ-ELA803(3 m)
WQ-ELA805(5 m)
CONT BUS A系統を延長するときに必要(WL-8000Aシリーズ用)
音声ケーブル WQ-EXA803(3 m)
WQ-EXA805(5 m)
電力増幅ユニットと増設用出力制御ユニットを延長するときに必要

入力マトリクスユニットを増設する場合に必要

多芯音声ケーブル 多芯音声ケーブル
WQ-ELM502(2 m)
